『生產能力』：2.5-36t/h
『產品別名』：轉筒烘干機，回轉烘干機
『應用領域』：冶金、建材、化工、洗煤、化肥、礦石、沙、粘土、高嶺土、糖

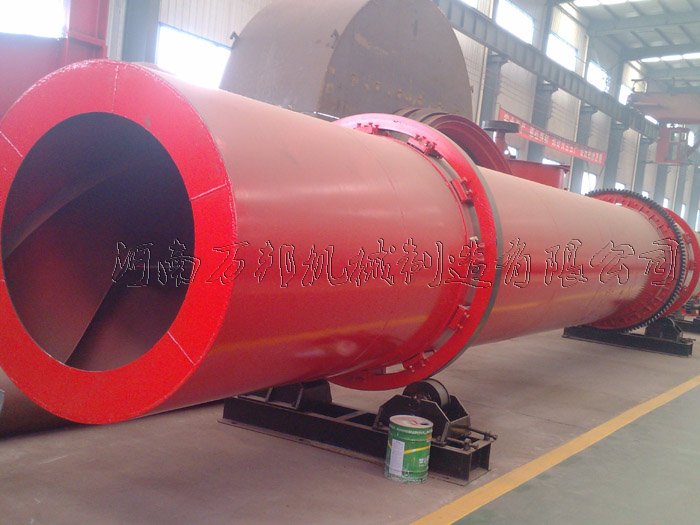

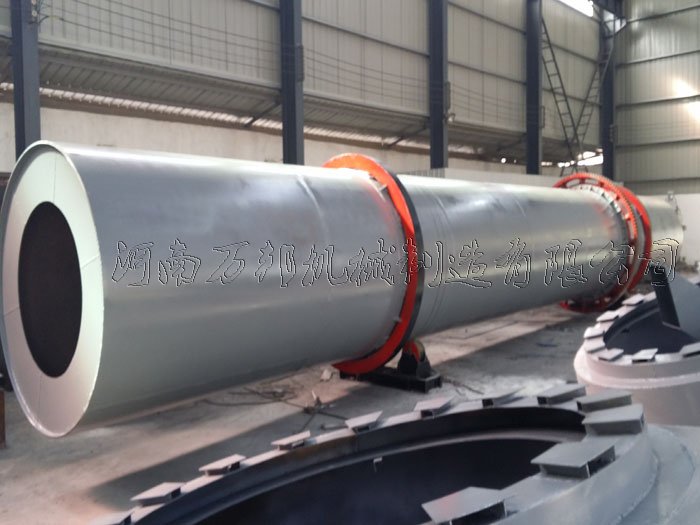

『產品概要』：滾筒烘干機又叫做轉筒烘干機，該機是由一個支撐筒體、齒圈、光圈、減速機、揚料板組成的一種多用途烘干機設備，可用于烘干鋸末、煤泥、沙子、礦粉、煤炭等物料，被廣泛用于冶金、化工、農業、新生能源原材料的干燥除水。
產品介紹
滾筒烘干機(rattler-drying machinery)作為傳統干燥設備之一，設備運轉可靠，操作彈性大、適應性強、處理能力大，廣泛應用于冶金、建材、化工、洗煤、化肥、礦石、沙、粘土、高嶺土、糖等領域，在設備類型上滾筒烘干機分為單滾筒、雙滾筒和多滾筒干燥機；按操作壓力可分為常壓式和真空式兩種；按布膜形式可分為頂部進料、浸液式和噴濺式干燥機等。在設備介紹上滾筒烘干機由一個緩慢旋轉的圓柱形殼體組成，殼體傾斜，與水平有較小夾角，物料通過提升機進入設備機體內部，在滾筒的旋轉過程中物料順著筒體傾斜角度進行單向或多向由高端向低端移動，在移動過程中物料通過揚料板翻炒作用充分與筒體內部熱空氣進行接觸從而達到熱交換將濕度較高的物料進行烘干。
工作原理
滾筒干燥機的轉筒是略帶傾斜并能回轉的圓筒體，濕物料從一端上部進入，干物料從另一端下部收集。熱風從進料端或出料端進入，從另一端上部排出。筒內裝有順向抄板，使物料在筒體回轉過程中不斷抄起又灑下，使其充分與熱氣流接觸，以提高干燥效率并使物料向前移動。干燥物料熱源一般為熱空氣、高溫煙道氣、水蒸氣等。 滾筒干燥機的工作過程為：需要干燥處理的料液由高位槽流人滾筒干燥器的受料槽內，由布膜裝置使物料薄薄地（膜狀）附在滾筒表面，滾筒內通有供熱介質，食品工業多采用蒸汽，壓力一般在0.2～6MPa，溫度在 120～260℃之間，物料在滾筒轉動中由簡壁傳熱使其濕分汽化，滾簡在一個轉動周期中完成布膜、汽化、脫水等過程，干燥后的物料由刮刀刮下，經螺旋輸送至成品貯存槽，最后進行粉碎或直接包裝。在傳熱中蒸發出的水分，視其性質可通過密閉罩，引入到相應的處理裝置內進行捕集粉塵或排放。
技術參數
產品規格（m） | 生產能力（T/H） | 主電機 | 主減速機 | 重量（T） | ||
功率（KW） | 型號 | 型號 | 速比 | |||
Φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-I | --- | 13.5 |
Φ1.5×12m | 3.3-4.9 | 10 | Y160L-6-B3 | JZQ500-Ⅲ-2F | --- | 18.9 |
Φ1.5×15m | 4-6 | 18.5 | Y200L1-6 | JZQ500-Ⅲ-2F | --- | 21 |
Φ1.8×12m | 4-6 | 18.5 | Y160L-6 | ZQ50-16Ⅱ-2 | 16.46 | 23 |
Φ2.2×12m | 7-12 | 18.5 | Y200L7-6 | JZQ650-Ⅲ | 31.5 | 38 |
Φ2.2×14m | 7-12 | 22 | Y200L7-6 | JZQ650-Ⅲ | 31.5 | 40 |
Φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-Ⅲ | 31.5 | 45 |
Φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-Ⅲ | 31.5 | 51 |
Φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-I | 27.16 | 54 |
Φ2.4×20m | 10-14 | 37 | Y250N-6 | ZL85-13-I | 27.16 | 55 |
Φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-I | 41.52 | 78 |
Φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-I | 41.52 | 105
|
